Kalıntı Gerilme Ölçme Deneyi Nedir ve Ne işe Yarar?

Strain gage yapıştırılarak testere ile kesme sonucu kalıntı gerilme ölçüm deneyi, bir malzemenin plastik deformasyon sonrası geriye kalan iç gerilmesini ölçmek için yapılan bir deneydir. Bu deneyde, belirli bir noktaya strain gage sensörleri yapıştırılarak malzeme testere yardımıyla kesilir. Kesme işlemi, malzemenin plastik deformasyona uğramasını sağlar ve strain gage'lerde meydana gelen deformasyon ölçülerek kalıntı gerilme seviyesi belirlenir. Bu deney, malzemenin dayanıklılığını, mukavemetini ve yorulma davranışını değerlendirmek için kullanılır. Ayrıca, ürün tasarımı ve kalite kontrol süreçlerinde kullanılarak ürünlerin güvenilirliğini artırır ve endüstriyel uygulamalarda kullanılan malzemelerin performansını belirlemeye yardımcı olur.

Kalıntı Gerilme Ölçme Deneyi Nasıl Yapılır?

Strain gage'lerle kalıntı gerilme ölçüm deneyini testere ile kesme yöntemiyle gerçekleştirmek için aşağıdaki adımları izlenir:
Hazırlık ve Temizlik
Test edilecek malzemenin yüzeyi temizlenir ve yağ, kir gibi kalıntılardan arındırılır. Bu, strain gage'lerin doğru bir şekilde yapışmasını sağlamak için önemlidir.
Strain Gage'lerin Yerleştirilmesi
Belirli noktalara strain gage'ler yapıştırılır. Bu sensörler, malzemenin deformasyonunu ölçmek için kullanılacaktır. Strain gage'lerin doğru bir şekilde yerleştirilmesi ve sabitlenmesi, doğru ölçümlerin alınmasını sağlar.
Testere ile Kesme
Belirlenen noktalarda testere yardımıyla kontrollü bir şekilde kesme yapılır. Kesme işlemi, malzemenin plastik deformasyona uğramasını sağlar.
Deformasyonun Kaydedilmesi
Kesme işleminden sonra, strain gage'lerde meydana gelen deformasyon ve geriye kalan iç gerilme seviyesi kaydedilir. Bu, ölçüm cihazları veya veri kaydedicileri kullanılarak yapılır.
Kalıntı Gerilme Ölçümü
Strain gage'ler aracılığıyla malzemenin geriye kalan iç gerilmesi ölçülür.
Verilerin Analizi ve Yorumlanması
Elde edilen veriler analiz edilir ve yorumlanarak malzemenin kalıntı gerilme davranışı hakkında bilgi edinilir. Bu adım, malzemenin dayanıklılığını ve mukavemetini değerlendirmek için önemlidir.

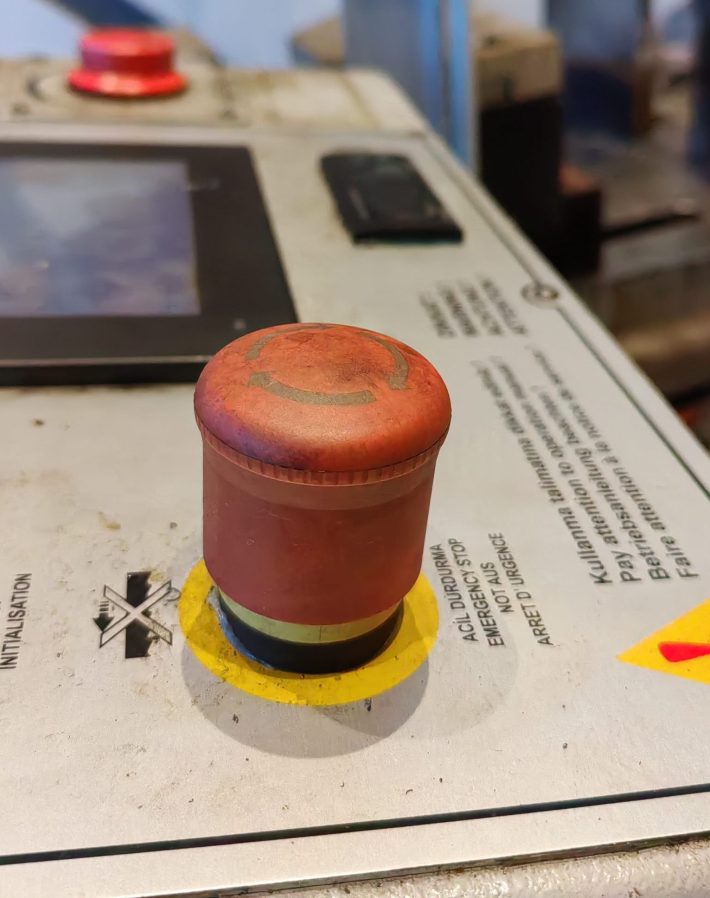

IMG_20240507_104231

Firmalar veya Akademisyenler İçin Strain Gage'lerle Kalıntı Gerilme Ölçüm Deneyi Ne İşe Yarar?

Strain gage'lerle kalıntı gerilme ölçüm deneyi, hem firmalar hem de akademisyenler için malzeme performansını değerlendirmek, ürün tasarımını geliştirmek, kalite kontrolü sağlamak, araştırma ve geliştirme çalışmaları yapmak ve güvenlik değerlendirmesi yapmak gibi amaçlarla kullanılır. Bu deneyler, malzemelerin dayanıklılığı, mukavemeti ve yorulma davranışı gibi önemli özelliklerini değerlendirerek ürünlerin kalitesini artırır ve yenilikçi çalışmalara olanak tanır.
KALINTI GERİLME VE ÖLÇME LABORATUVARI

CNC (Computer Numerical Control) freze makineleri, bilgisayar kontrolüyle çalışan ve iş parçalarını hassas bir şekilde işlemek için kullanılan talaşlı imalat makineleridir. Geleneksel freze makinelerinden farklı olarak, CNC freze makineleri elle müdahaleye ihtiyaç duymadan çalışabilir. Bu makinelerde tüm işlemler, bilgisayara yüklenen bir program aracılığıyla otomatik olarak gerçekleştirilir.

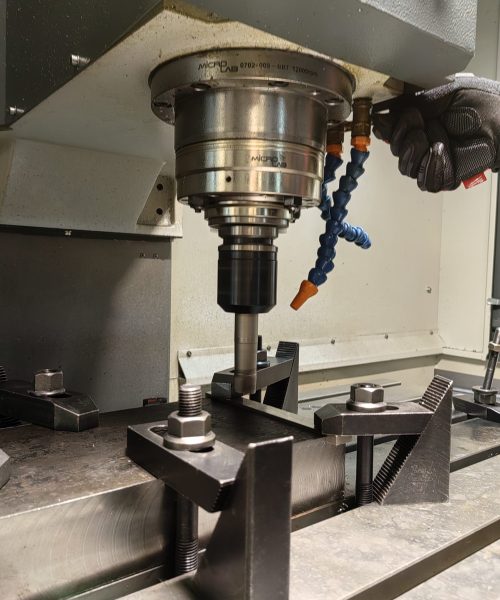

IMG_20241210_112315
Vishay System 7000 Veri Toplama Cihazı
Sistem en az 8 kanaldan strain gage ölçüm verisi alabilmektedir. Her kanala 120 veya 350 ohm’luk strain gage’ler takılabilmekte olup, takılan gage’in ayarı bilgisayar programı ile yapılabilmektedir. Çeyrek, yarım veya tam köprü konfigürasyonları her kanalda kullanılabilmektedir. Veri alma hızı kanal başına en az 10 kS/s’dır.
Cihazla Yapılabilecek Testler
Güvenilir, yüksek hassasiyetli ve düşük gürültülü sinyal koşullandırma, 120, 350 ve 1000 ohm strain gageler için seçilen köprüyü elektronik olarak tamamlayabilir, yüksek hızda ethernet bağlantısı yapabilmektedir
Gerçek ve güvenilir birim şekil değiştirme dağılımları
Ölçülen birim şekil değiştirme verilerine göre kalıntı gerilmelerin hesaplanması
EN 13674-1 standardına göre raylarda akredite kalıntı gerilmelerin ölçülmesi
